压力变送器如何测量高温(t≥70℃)介质时的安装、使用方法

压力变送器测量高温(t≥70℃)介质时的安装、使用方法

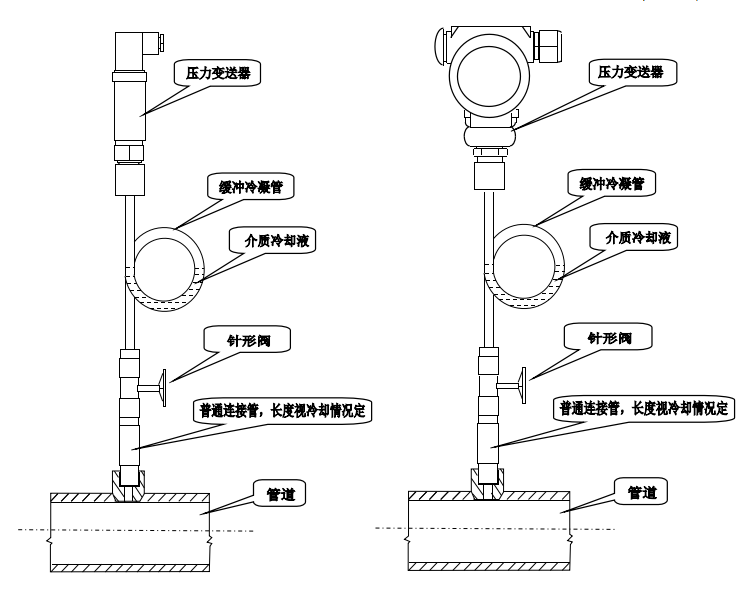

1、如下图安装;变送器的倾角尽量不要小于45度角.



2、如果测量介质是水蒸汽,则应在安装上压力变送器时,先在缓冲管内加入适量的冷水,(如图示)3、缓冲管的长度可视散热情况决定,一般以保证传到压力变送器的温度t≤70℃为宜.



4、当温度过高时,可以适当加长普通连接管的长度,以保证压力变送器上的温度不高于70度,这样可以增加压力变送器的使用寿命.



5、整个测试管道均不能有任何的泄漏现象.(一旦有泄漏,会把热量带上去,压力变送器上的温度会太高,从而损坏压力变送器)6、如果测量介质是水蒸汽,当供气中断时,应关闭针形阀;再次使用时,应等待管道内蒸汽压力平稳后再将针形阀打开,以免管道内变化的高压冲坏传感器.一般针形阀打开不要太大,只要使压力变送器能明显的感受到压力的变化就可以了.



7、如果是远程供气(如电厂供气),区域进气处必须要加装减压阀,以确保用气区域的压力不会大幅度的波动,以减少现场供气共振产生的过高的瞬时压力.(有争议)高温蒸汽使用压力变送器注意事项:



加一条管子,一端连接管线,另一端接上压力变送器,因为管子里压力能传递,但气体不流通,所以加长的管子能起到散热作用.是的,但在这条散热引压管前必须要加装一只针阀,在供气前必须先关闭阀门,在供气管内蒸汽压力平稳后再打开针阀(不能用球阀等快开阀),因为蒸汽一开始有很大震动,也就是通常说的共振或气锤现象,此压力比真实的供汽压力会大几十倍,损坏压力变送器的膜片.等管内气压平稳后,再缓慢打开针阀,便压力变送器能测到压力即可,不要开太大,原理如前所述,主要防止使用过程中出现的气锤现象.我们还有专为测量蒸汽压力而定制的压力变送器,主要是针对气锤和共振,但散热还是需要前面的一段管子.你知道压力表专用的缓冲管吗?最好在压力变送器前加上这个缓冲管,既缓冲压力中气锤等的冲击,又可以散热.但这缓冲只是抗共振冲击的一部分,前面我讲到的这还是很重要和必须注意的!客户在使用过程中一旦停汽再供时,有时会忘记关阀开阀的过程(甚至是不愿意去执行这个过程),那么最好使用我们定制的压力变送器,但切记,针阀千万不能开太大,只要开到能通汽进去、能让压力变送器测到真实压力即可,这样这个针阀也能起到压力缓冲和阻尼的作用.这段针阀和管子的伸展长度一般一米左右就可以了,这段管路还绝对不可以有泄漏(泄漏会把热量带过来,起不到散热作用).如果蒸汽温度比较低,120摄氏度左右,也可以直接用带散热器的压力变送器,(图片我后面会发给你),但注意温度一般不要超过120摄氏度.
